Komplett elinstallation med telefoni och datanätverk i Hjärup, Staffanstorp

Så utförde vi el, telefoni och nätverk i villan

Uppdraget gällde en friliggande villa i Hjärup där familjen genomförde en större ombyggnad under 2026. Vi planerade och projekterade en komplett elinstallation som omfattade nya kraft- och belysningsgrupper, uppgradering av elcentral, strukturerat datanätverk med flera accesspunktsplaceringar samt förberedd telefoni via teknikskåp. Lösningarna anpassades till befintlig stomme, ljudkrav och önskemål om dold installation.

Arbetet inleddes med inventering av befintliga dragningar och mätning av isolation samt jordfelsbrytare. Därefter togs en zonindelad plan fram för kök, vardagsrum, sovrum, kontor och förråd. Nya matningar lades i VP-rör med FK-ledare, och vi drog EQLQ/EXQ Easy för fasta installationer där utanpåliggande lösningar krävdes. Samtliga uttag jordades, takanslutningar förseddes med DCL-dosor och belysningsgrupper dimensionerades för LED med kompatibla dimrar. Elcentralen uppgraderades med normkomponenter, separata jordfelsbrytare typ A för våtrum och kök samt tydlig märkning av varje grupp i gruppförteckningen.

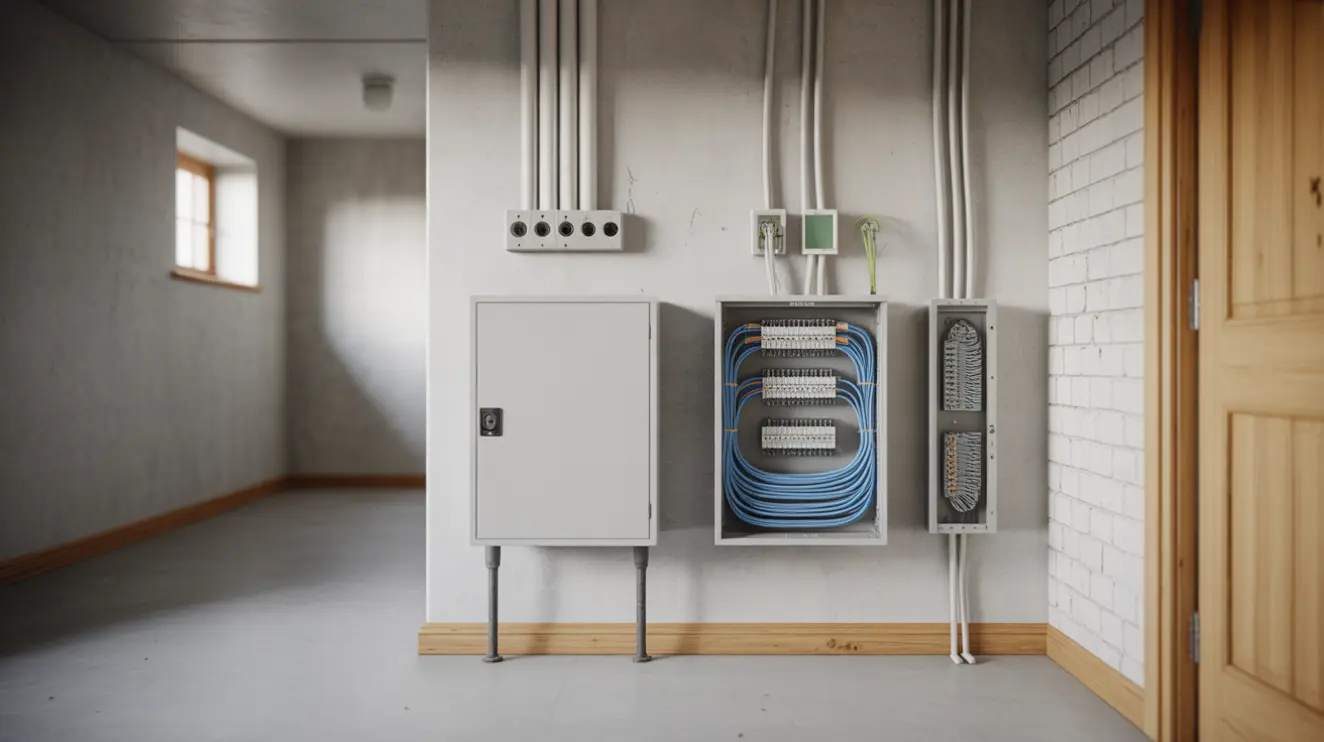

Nätverksdelen byggdes som ett strukturerat Cat6A-system. Vi installerade ett låsbart teknikskåp i groventrén med 24-portars patchpanel, gigabitswitch och plats för fiberkonverter. Keystones monterades i infällda uttag med dubbla portar i arbetsrum och vardagsrum samt enkelportar i sovrum. För att ge bra trådlös täckning drogs dedikerade nätverkskablar till två takpunkter för accesspunkter. Dragningar förbereddes med dragtråd för framtida kompletteringar. Alla länkar testades med certifieringsinstrument och protokoll bifogades i dokumentationen.

Telefonilösningen förbereddes för IP-telefoni. Vi placerade ATA och patchning i teknikskåpet och kopplade önskade rum till telefoni via patchpanel. Därmed kunde kunden flytta telefonin mellan rum genom enkel ompatchning. Vi satte även upp ett litet mediaskåp i vardagsrummet där tv och nätverk möttes via diskreta uttag, vilket minskade synliga kablar.

I köket installerades separata grupper för diskmaskin, ugn, häll och micro samt arbetsbelysning under överskåp. Vardagsrummet fick scenbelysning i tre zoner med återfjädrande tryckknappar och dimrar. I tvättstugan sattes nödvändiga uttag för tvättmaskin och torktumlare på egna säkringar. Utomhus drogs ny matning till fasadbelysning och ett vägguttag på altanen med IP-klassade don för väderbeständighet.

Under hela installationen följde vi gällande elsäkerhetskrav och dokumenterade kabelvägar, grupper och mätvärden. Efter montage genomfördes funktionstest av alla kretsar, isolationsprov, RCD-test samt nätverkstester med dB- och längdmätning. Smärre justeringar gjordes efter provkörning av köksbelysning för optimal dimningskurva. Slutligen lämnades anläggningen städad, märkt och med en digital drift- och skötselpärm.

Resultatet gav ett tryggt och framtidssäkrat elsystem med tydlig gruppindelning, stabilt trådbundet nät i alla nyckelrum och flexibla telefonipunkter via teknikskåpet. Familjen fick en lösning som förenklade vardagen, minskade kabelsynlighet och förbättrade uppkopplingen i hela huset. Installationen gav även ett bra utgångsläge för framtida tillägg som smart styrning eller extra accesspunkt utan omfattande ingrepp i väggar.

Genomförande och materialval i detalj

Vi använde VP16 och VP20 där det krävdes flerledarsystem, FK 1,5 mm² för belysningskretsar och FK 2,5 mm² för kraftuttag. I utsatta lägen valdes EXQ Easy 3G2,5 för robusthet. Centralen bestyckades med automatsäkringar 10 A och 16 A samt selektiv fördelning över jordfelsbrytare för att reducera risken för oönskade frånslag. Samtliga rum försågs med jordade Schneider Exxact-uttag och matchande ramserier för en enhetlig estetik. I nätverket användes Cat6A U/FTP halogenfria kablar, keystone-moduler och en 24-portars panel för enkel omkonfigurering. Teknikskåpet rymde switch, router, fiberkonverter och ATA för telefoni med god kabeldragning och ventilationsutrymme. Märkband och kabelstrumpor höll ordning på alla ledningar, och etiketter med rumsbeteckning sattes både i patchpanel och vid uttag. Med denna struktur möjliggjordes snabb felsökning och spårbarhet i hela anläggningen.
